huashu-cad
用说话的方式画CAD

案例一：人形机器人膝关节的一体化关节模组

34 个零件：无框力矩电机、两级行星减速（总减速比 25）、交叉滚子轴承、磁编码器，外径 118 mm、轴向 74.3 mm。在 WorkBuddy 里用 Step 5 Preview 加载这个 skill，分五步做完，画面全部由代码生成。

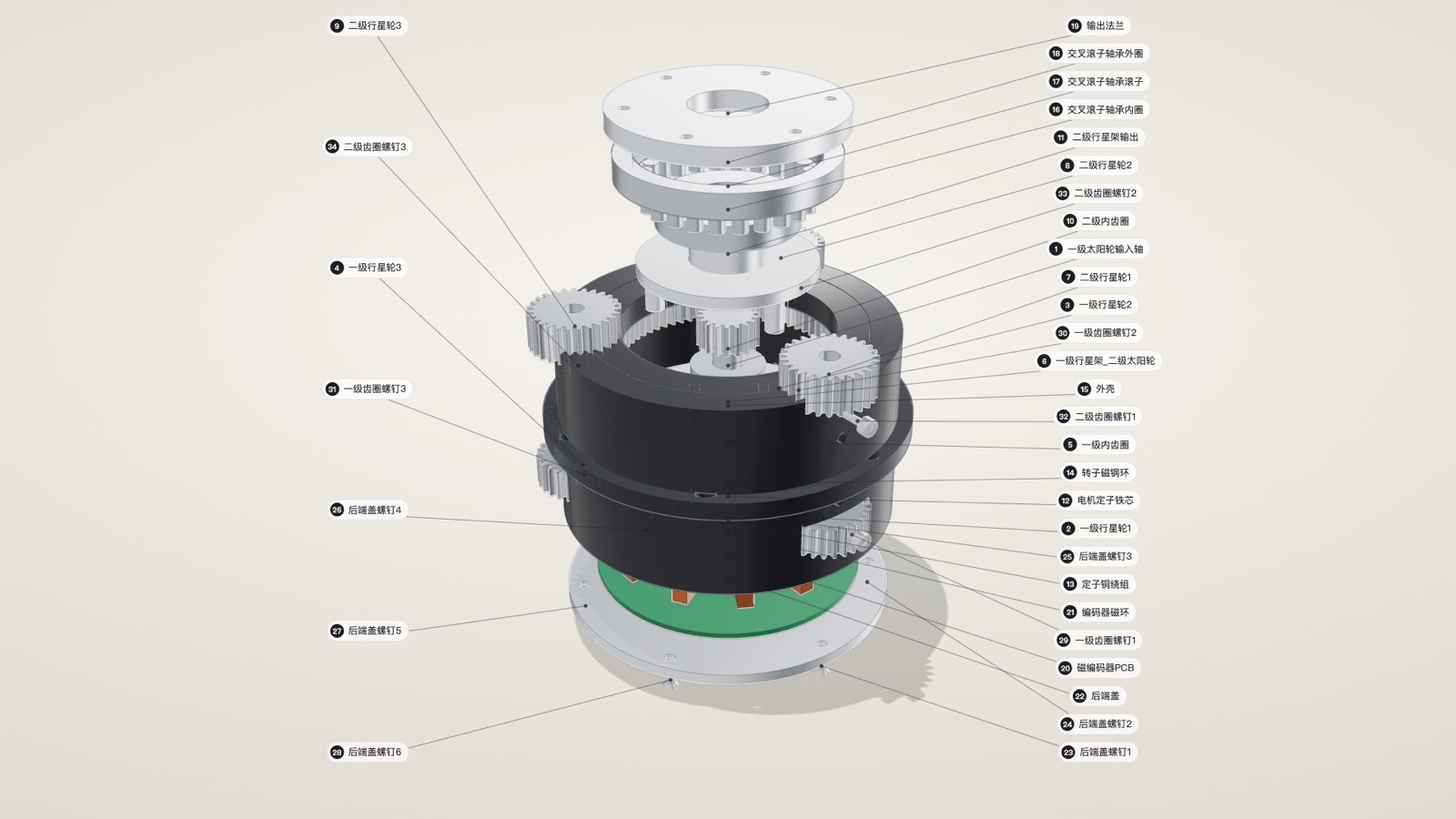

拖一下滑块，34 个零件一层层拆开

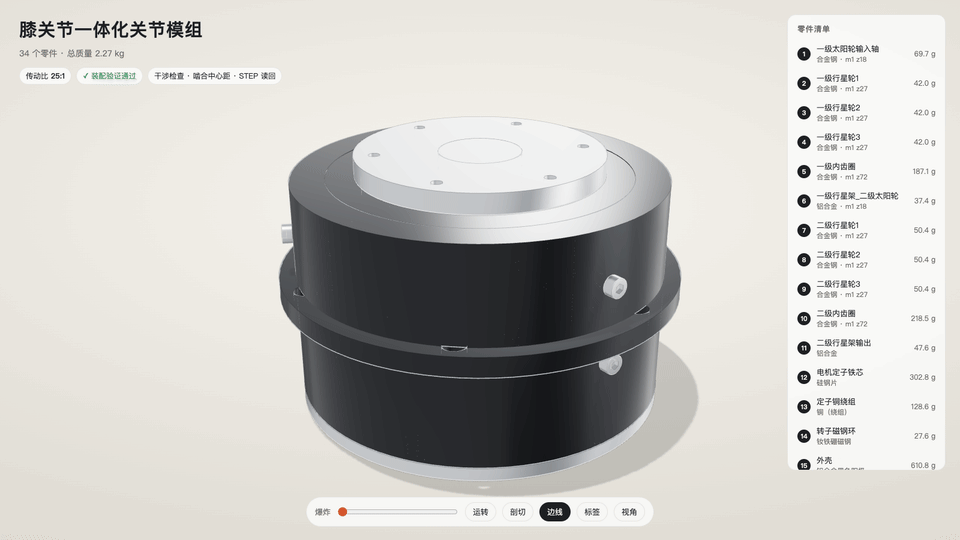

点「运转」，整机转起来

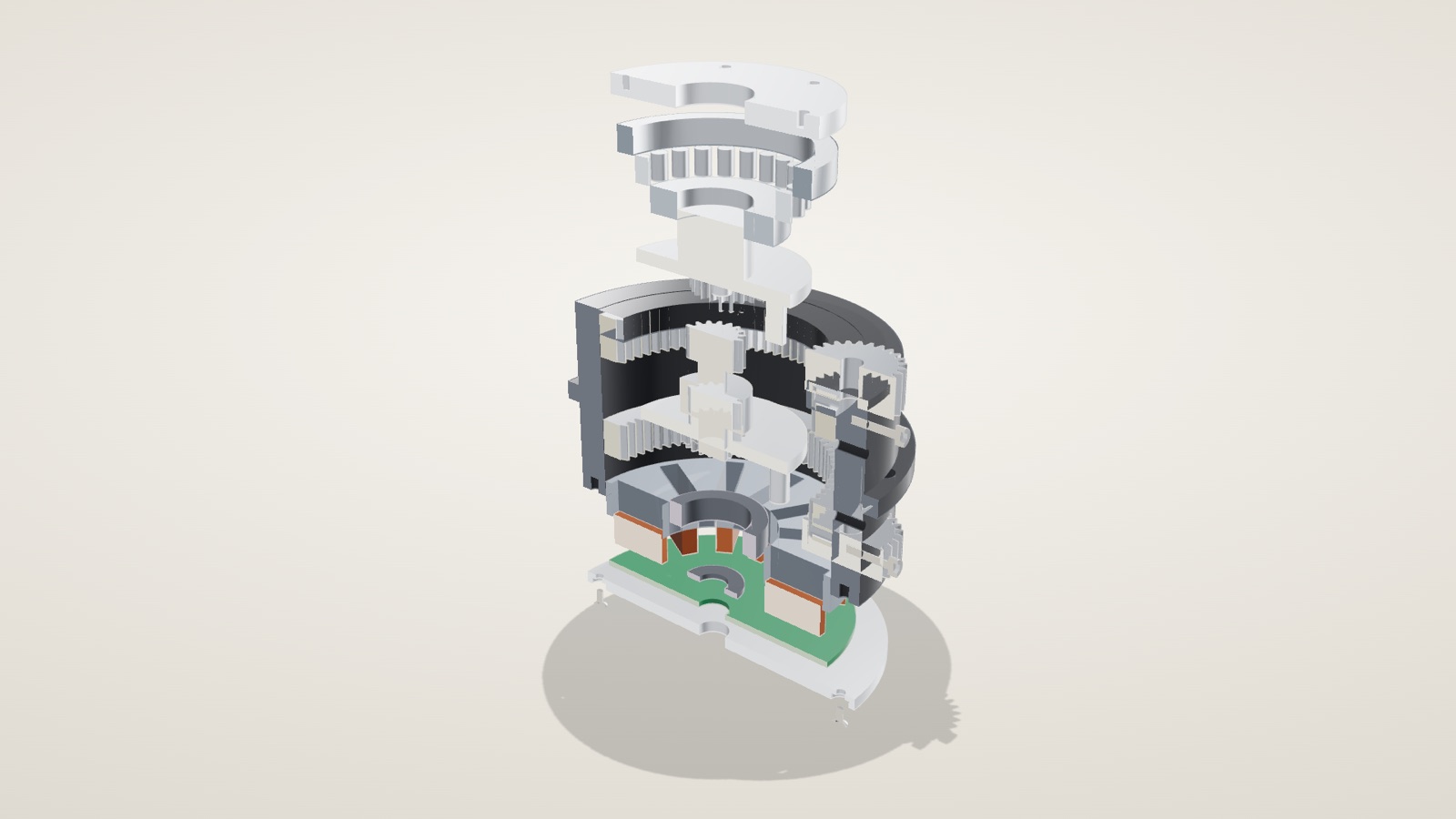

剖开看里面

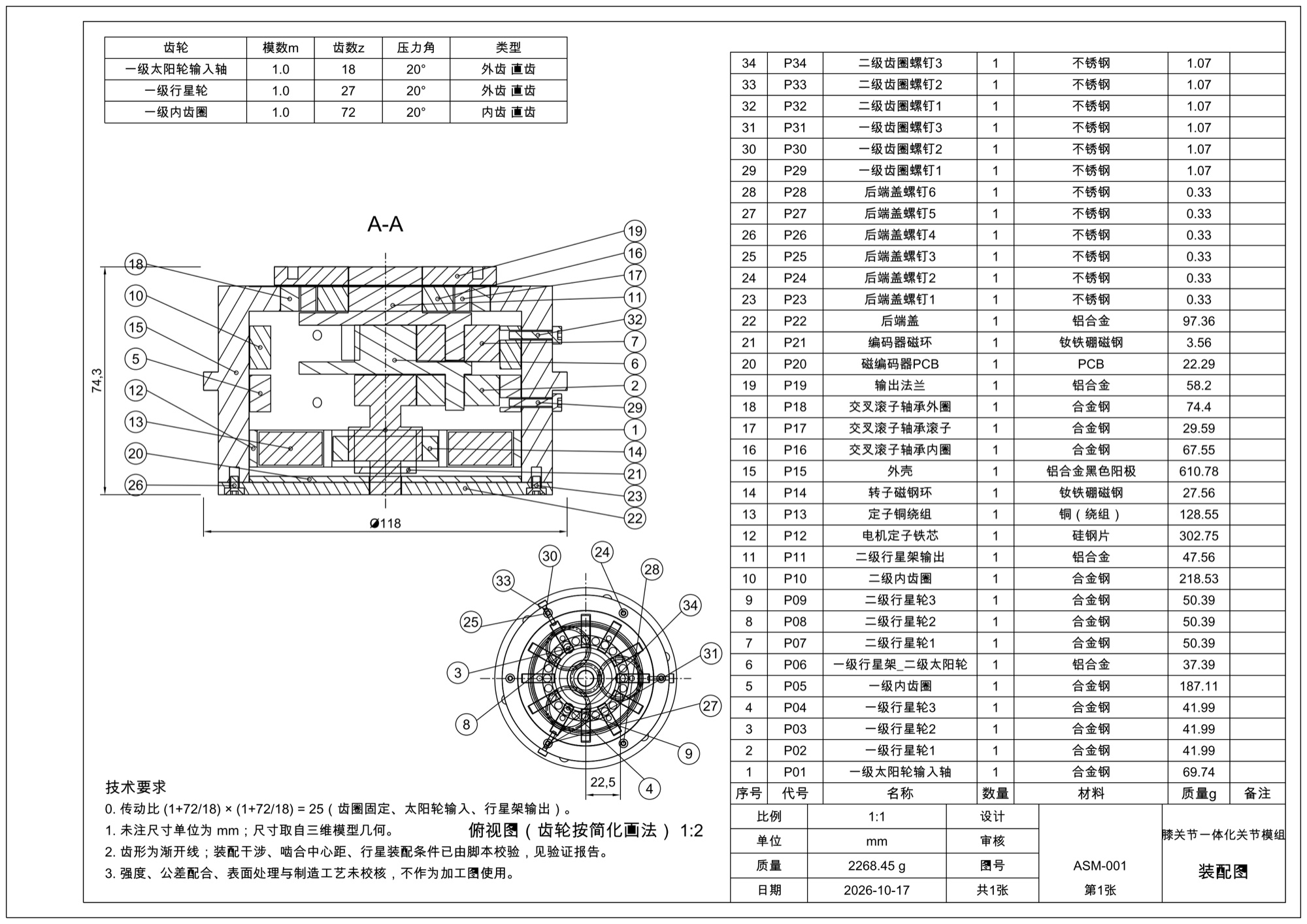

装配工程图

这是演示级设计。干涉、啮合中心距、行星装配条件脚本都校验过；强度、寿命、公差配合和制造工艺没有校核，不能直接拿去加工。

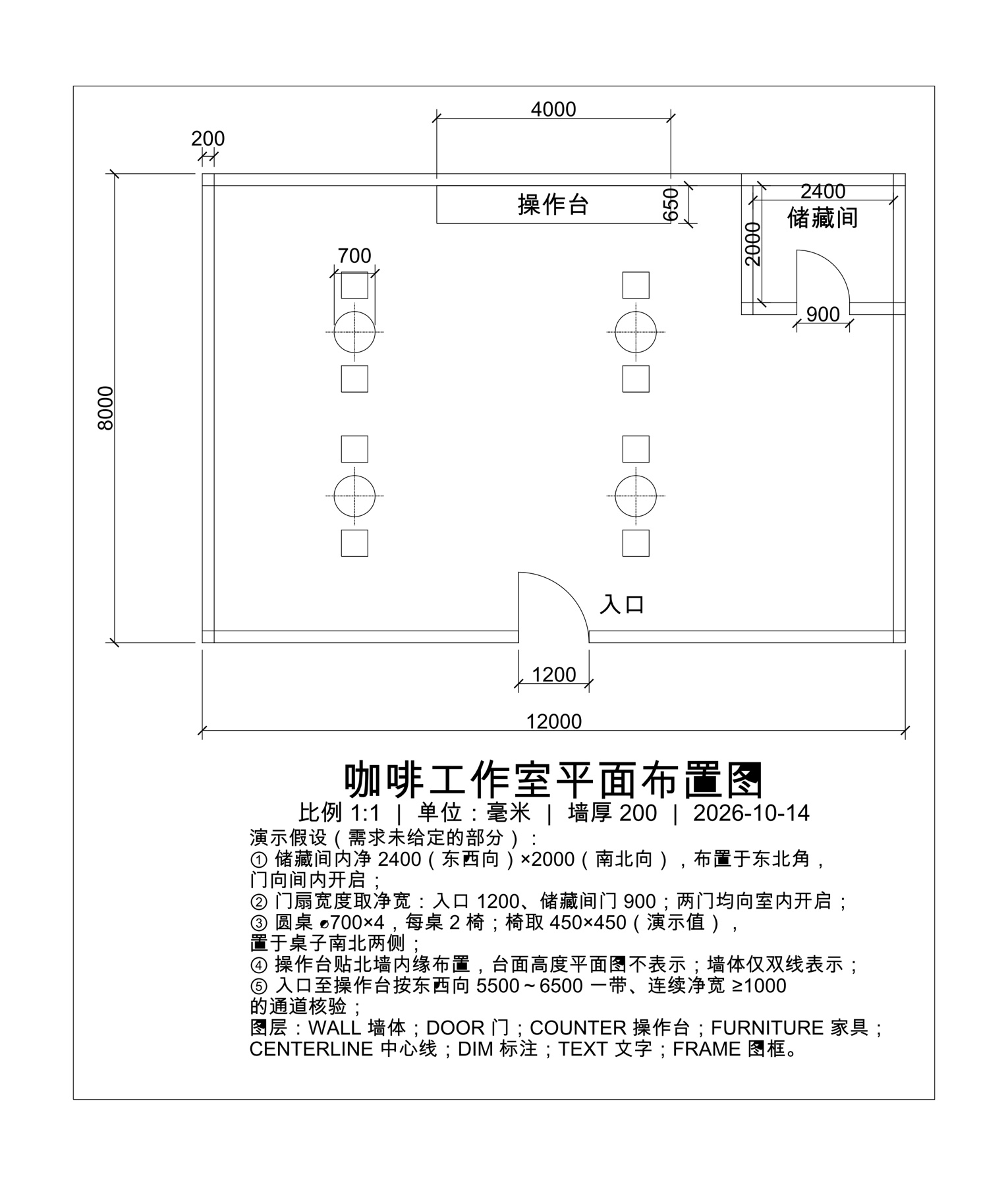

案例二：咖啡工作室平面图，再走进去

一段文字需求：外轮廓 12000×8000、墙厚 200、南面入口 1200、北侧操作台、东北角储藏间、4 张圆桌，入口到操作台留 1 米通道。出来的 DXF 是原生尺寸标注、按用途分图层，需求没给的尺寸写成「演示假设」放在图上。

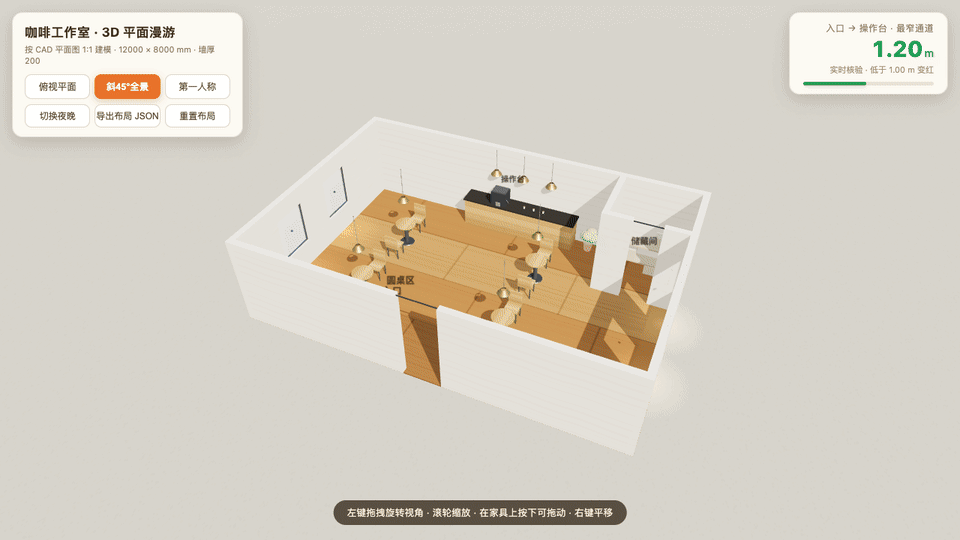

然后把这张图的图片丢给另一个任务，让它看懂尺寸、做成能走进去的 3D 网页：

怎么装

npx skills add alchaincyf/huashu-cad

Python 环境不用你管。第一次用时 agent 会读 skill 里的环境说明，在你的项目里自己建隔离环境（Python 3.12 ＋ ezdxf；做机械装配另装 build123d 等，出视频需要电脑里有 ffmpeg）。

用 huashu-cad 画一张咖啡工作室平面CAD：外轮廓12000×8000毫米，墙厚200毫米；南面居中入口净宽1200毫米；北侧居中操作台长4000深650毫米；东侧独立储藏间内净尺寸2400×2000毫米，门净宽900毫米；主空间摆4张直径700毫米圆桌，每桌2把椅子，入口至操作台至少留1000毫米连续通道。尺寸缺失处列明演示假设。输出可编辑DXF、清晰PNG预览、可重跑脚本和验证记录；保留原生尺寸、按用途分图层，回读文件逐项核对尺寸和数量，渲染后自己打开图检查。

用 huashu-cad 做一个人形机器人膝关节的一体化关节模组（演示级）：外径不超过120 mm，轴向总长不超过75 mm；无框力矩电机（定子不少于12槽）；两级行星减速，总减速比20到30，每一级满足同心、装配、邻接条件；输出端交叉滚子轴承＋带螺纹孔的输出法兰；尾端磁编码器；外壳黑色阳极铝，标准件螺钉不少于6颗。没给的尺寸自己定并标「演示假设」。交付整机STEP、可重跑的建模脚本、全绿的验证报告、交互爆炸图网页、四张静帧、10秒运转视频和A3装配工程图。分步推进，每步落盘再往下走。

把尺寸和部件换成你自己的。尺寸、对象和结果你来说，Python、依赖、脚本 agent 来处理。

能做什么，做不到什么

• 新画或修改 DXF：平面布置、户型、车位、批量出图；户型图片/PDF 复刻成 CAD 并出叠图对照。
• 参数化零件和机械装配出 STEP，自动做两两干涉、啮合中心距、STEP 读回校验，出验证报告。
• DWG 需要电脑里有原生 CAD 或转换器，没有的话 skill 会直说，不会把 DXF 改个扩展名糊弄你。
• 测试环境是 macOS ＋ Python 3.12；通过的是文件解析、几何读回和预览检查，没有在 AutoCAD 等商业软件里逐一实测。
